PMOS管的工作原理与NMOS管类似，但载流子类型与电压极性相反。其核心在于，当在栅极（G）相对于源极（S）施加足够负的电压时，会在沟道中感应出可移动的空穴，形成导电通道。栅源电压VGS的绝对值越大，沟道电阻越小，导通能力越强。这一特性使其非常适合用作电源路径上的可控开关。

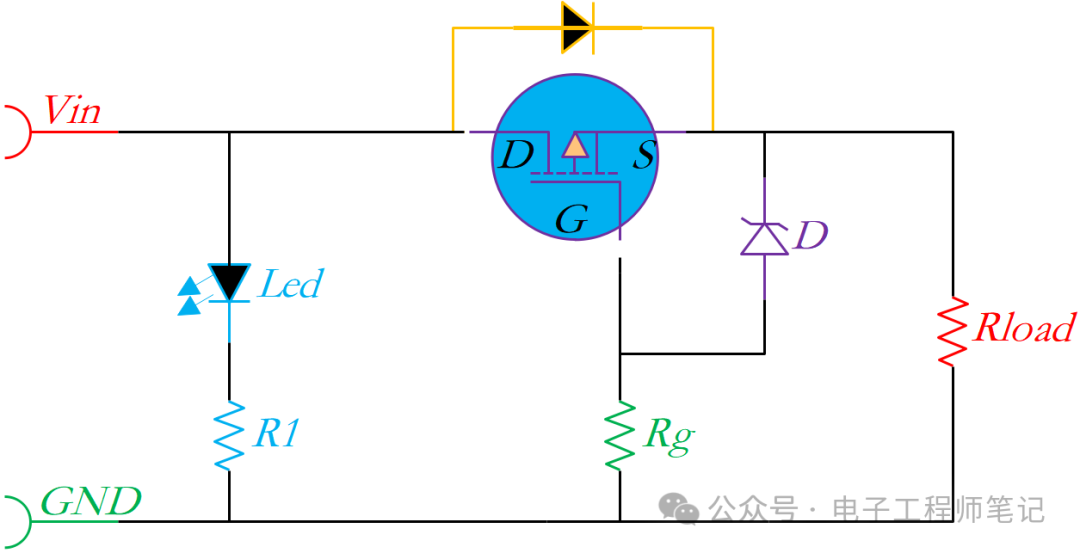

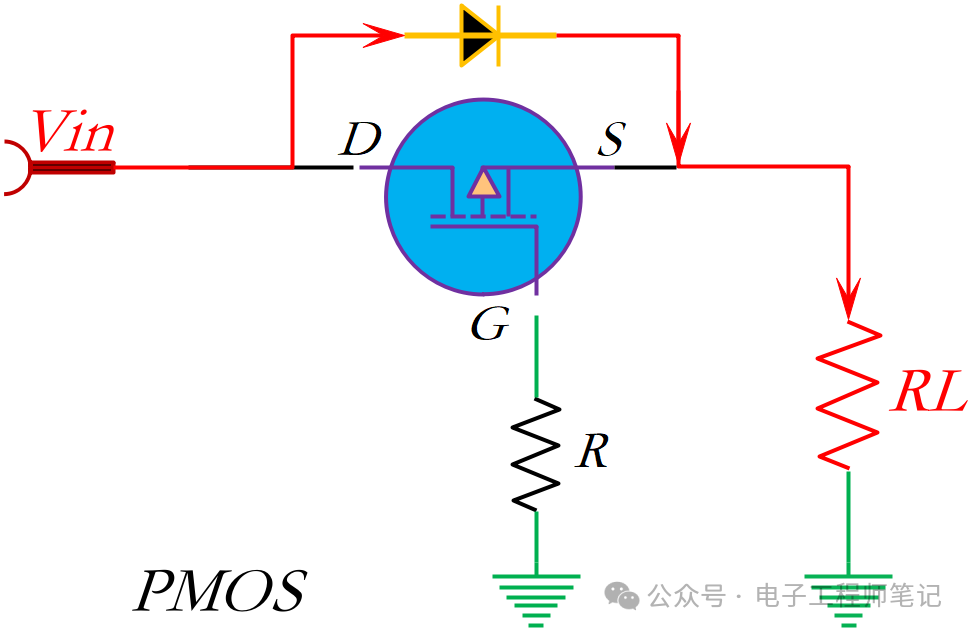

传统的PMOS防反接电路设计通常将MOS管的栅极通过电阻接地。当电源正向连接时，电流首先通过PMOS内部的体二极管流向负载，一旦源极电压因体二极管压降而低于栅极电压（绝对值超过阈值），PMOS的主沟道便会迅速导通，从而短路体二极管，实现极低的导通损耗和温升。此时，辅助电路如LED指示灯也会被点亮，指示电源连接正常。
然而，这一经典方案也存在其固有的局限性。首先，栅极驱动与保护电路（通常包含稳压管和限流电阻）会产生持续的暗电流，导致系统待机功耗增加。若为降低功耗而增大限流电阻，又可能影响稳压管的可靠导通及MOS管的开关速度。其次，在输入电源电压突然跌落时，输出端的大容量储能电容可能通过已导通的PMOS向输入端反向放电，造成瞬间的电源极性反转风险。最后，从供应链成本角度考量，PMOS管的价格通常高于同规格的NMOS管，这使得该方案更常被推荐用于3A以上的大电流应用场景，以平衡其性能优势与物料成本。
综上所述，PMOS防反接电路是一种性能优异但需综合权衡的设计选择。工程师在设计时，需紧密结合具体项目的电流需求、待机功耗指标、成本预算以及来自ALTERA代理商等核心元器件供应商的器件选型建议，从而在系统可靠性与经济性之间找到最佳平衡点。
