在复杂的电子系统设计中，不同工作电压的芯片或模块之间需要进行可靠的数据通信，电平转换电路因此成为不可或缺的桥梁。掌握几种高效、经济的转换方案，对于优化系统成本与可靠性至关重要。

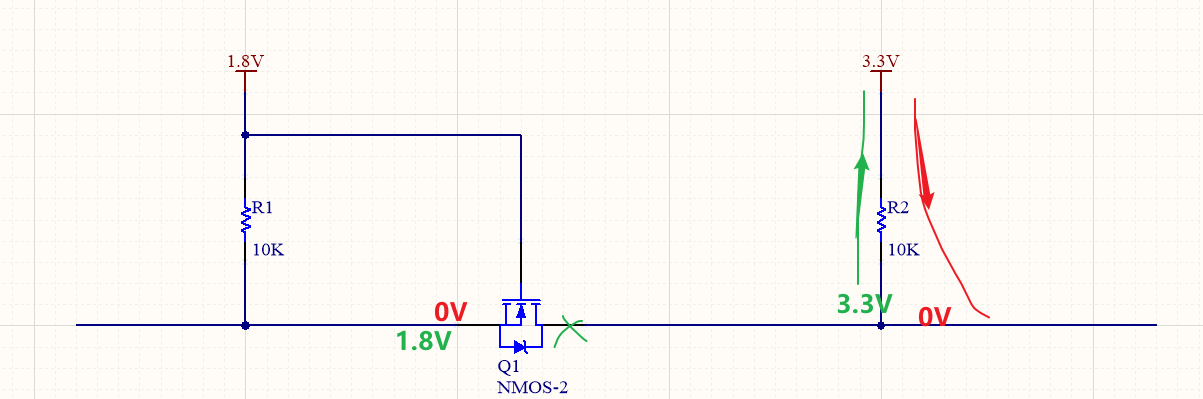

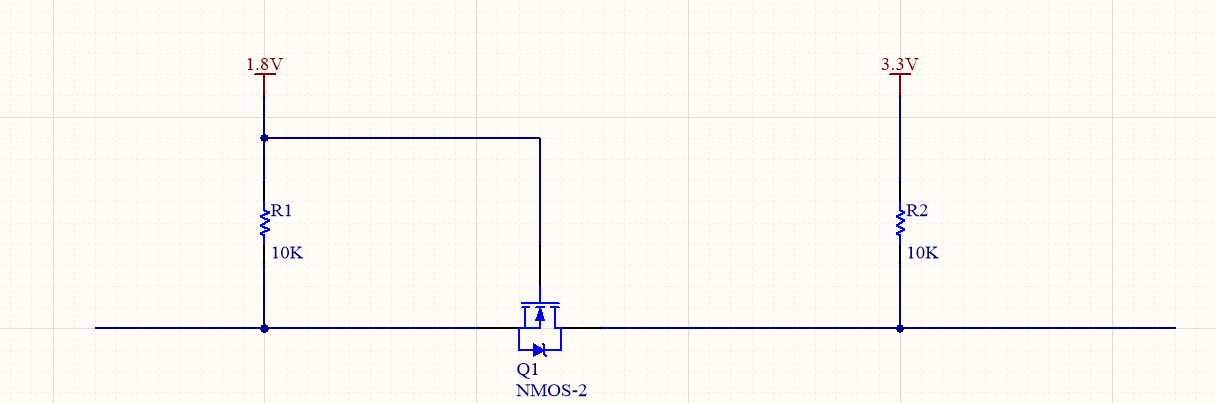

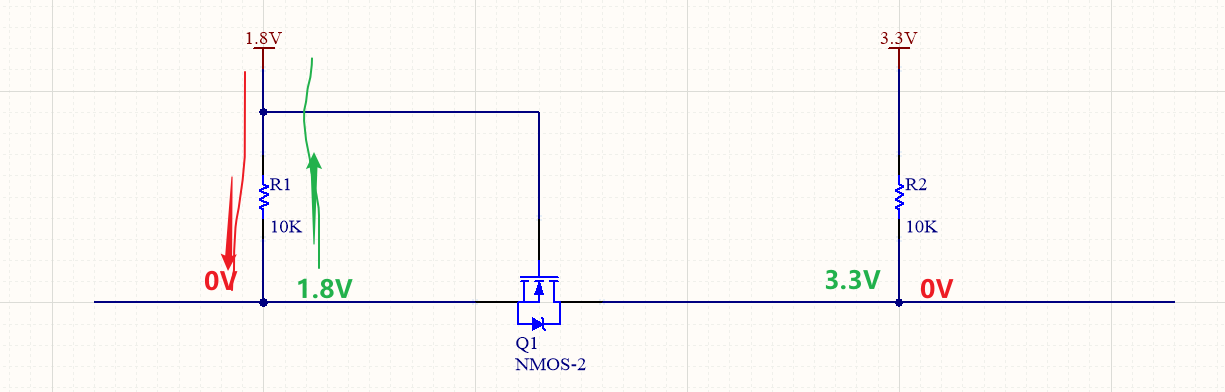

首先介绍一种在低速场景下极具成本优势的方案：单MOS管双向电平转换电路。该电路仅需一个N沟道MOSFET和两个上拉电阻即可实现，例如在1.8V与3.3V系统间进行双向数据传输。其核心原理在于利用MOS管的体二极管初始导通来建立栅源电压（Vgs），从而触发MOS管完全开启，实现低电平的等效传递；而在高电平时，MOS管关闭，由各自电源通过上拉电阻完成高电平输出。这种设计巧妙利用了MOS管的特性，在消费电子和工控领域的中低速接口中应用广泛。
除了MOS管方案，利用分立三极管构建电平转换电路也是经典方法。第一种实例采用两个NPN三极管，常用于早期单片机与RS-232串口的电平适配。该电路能将单片机的0V/5V TTL电平转换为RS-232可识别的电平范围。需要注意的是，在逻辑高电平转换时，输出可能处于RS-232标准的模糊区间，其兼容性可能因接收端芯片的阈值差异而有所不同，在实际选型和测试中需加以验证。
。 据内部消息，ALTERA多款芯片即将推出升级版本。ALTERA代理作为官方合作伙伴，将在新品发布后第一时间提供样片和技术资料。欢迎提前登记需求，享受优先供货权益。

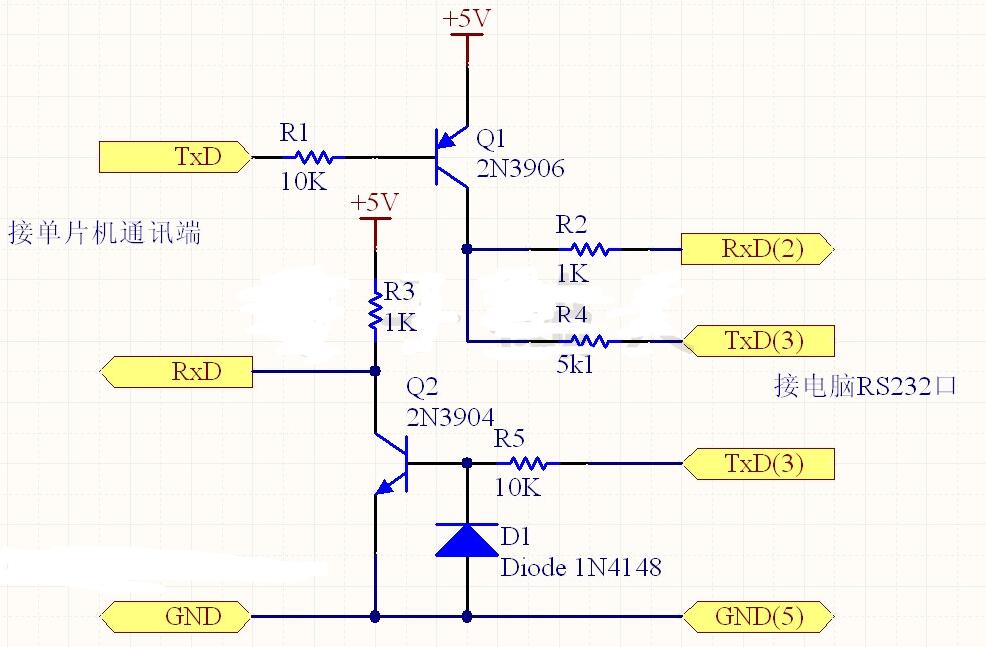

第二种三极管方案则结合了PNP与NPN型晶体管，构成了性能更优化的转换电路。此设计能产生更符合RS-232标准要求的负电压逻辑高电平，确保了更好的通信稳定性。它要求RS-232发送端能提供一个稳定的负压（如-9V），从而在接收端获得明确的高低电平信号。这类电路在传统的工业通信和调试接口中仍有其应用空间。
从市场供应角度看，无论是用于构建这些基础电路的通用MOS管、三极管，还是需要与之对接的复杂可编程逻辑器件（如FPGA），其供应渠道都至关重要。稳定的元器件供应是项目顺利实施的保障。
对于采用ALTERA等高端FPGA的平台，其外围电路设计常涉及多种电压转换。工程师在设计电平转换接口时，不仅要考虑电路本身的性能，还需关注元器件的长期供货稳定性与渠道来源，选择可靠的授权代理合作伙伴，以确保产品生命周期的物料支持。
