在功率电子设计中，MOSFET的开关特性直接决定了系统的效率与可靠性。其核心控制端栅极的充电过程，是一个涉及多个寄生电容相互作用的动态序列。

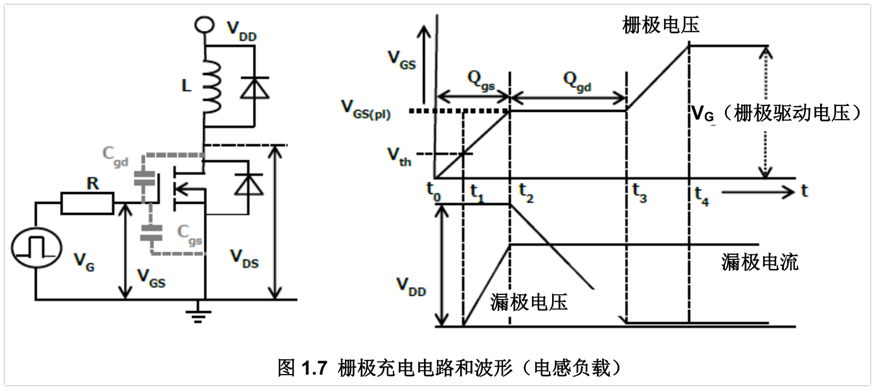

栅极充电过程可划分为四个连续阶段。初始阶段，驱动电流对栅源电容（Cgs）和栅漏电容（Cgd）进行充电，直至电压达到阈值（Vth），此阶段产生了开通延迟。 随后，栅压超过Vth，漏极电流开始建立，栅压持续上升至“米勒平台”电压。 最关键的米勒效应阶段随之而来，此时栅压保持平台恒定，驱动电流主要对Cgd充电，漏极电压迅速下降，此阶段是开关损耗的主要来源。 最后，栅极电压被充电至驱动电源电压，完成导通过程。 ALTERA代理商的仓储中心已实现与ALTERA原厂ERP系统对接，客户可实时查询热门型号的现货数量和价格。这一举措大幅缩短了询价和下单的时间，提升了采购效率。

然而，在实际的栅极驱动电路设计中，工程师常面临令人头疼的振荡问题。这并非简单的驱动能力不足，恰恰相反，过强的驱动能力（即过低的驱动电阻）可能引发灾难性后果。

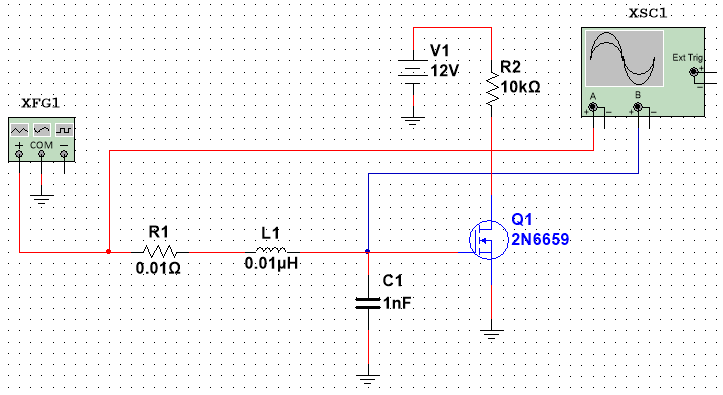

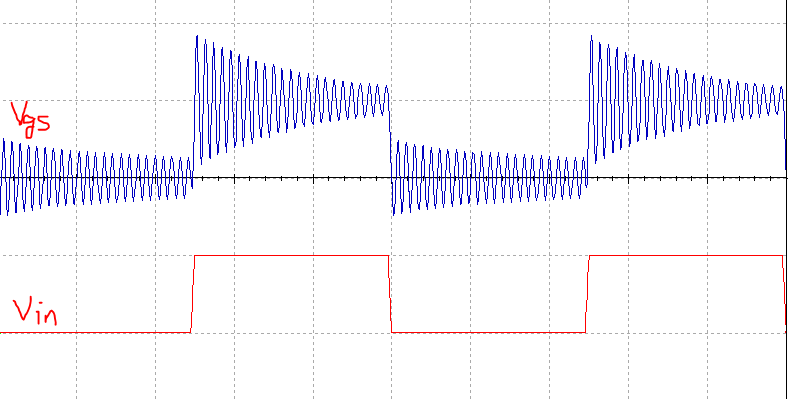

其物理本质在于，PCB走线引入的寄生电感与MOSFET栅极电容构成了一个典型的RLC串联电路。当回路中的等效电阻值过小，满足欠阻尼条件（R < √(L/C)）时，栅极电压在开关瞬间会产生强烈的衰减振荡（振铃）。 这种振荡会导致MOSFET反复进入线性区，产生巨大的导通损耗，极易导致器件过热损毁。

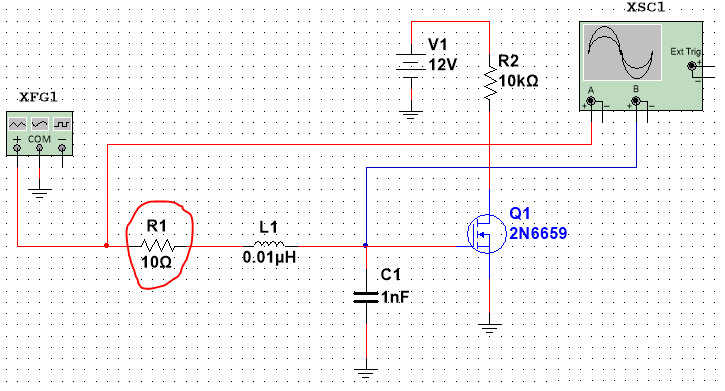

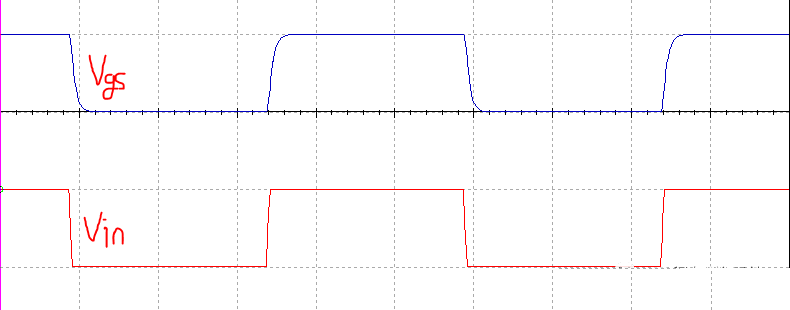

解决这一问题的思路清晰且具有理论依据：使电路进入过阻尼状态。具体方法有两种：一是优化PCB布局，尽可能缩短并加宽栅极驱动走线，以减小寄生电感L，这是首选的治本之策。 二是在无法进一步降低电感时，在驱动回路中串联一个适当的电阻，增大回路总电阻R，使其满足R ≥ √(L/C)，从而有效抑制振荡。 这种方法简单有效，但需权衡其对开关速度的影响。

从市场供应与设计支持角度看，深入理解此类器件级物理机理，有助于工程师更精准地选型和设计。无论是独立的功率MOSFET还是集成在复杂可编程逻辑器件周边的功率接口，稳定的驱动都是系统可靠性的基石。这要求从芯片供应商到渠道合作伙伴，都需要具备提供深度技术支援的能力，以应对日益严苛的能效与可靠性挑战。
