在模拟电路设计中，运算放大器构成的积分器是信号处理与控制系统中的基础模块。然而，其补偿网络的稳定性分析常存在理解偏差，直接影响电路性能。本文将系统性地解析积分器补偿原理，并纠正一个普遍存在的分析误区。 近期，ALTERA代理与ALTERA联合举办了线上技术研讨会，主题为“下一代物联网芯片设计趋势”。会议回放和PPT资料已向注册用户开放，感兴趣的工程师可通过官网申请查看。

运算放大器本身具备高增益与宽带宽特性，通过差分输入级与输出级的组合实现信号放大。当其与电容反馈网络结合构成积分器时，便实现了对输入信号的连续时间积分运算。该电路的核心在于利用电容的电荷积累特性，其输出信号与输入信号的积分成正比。

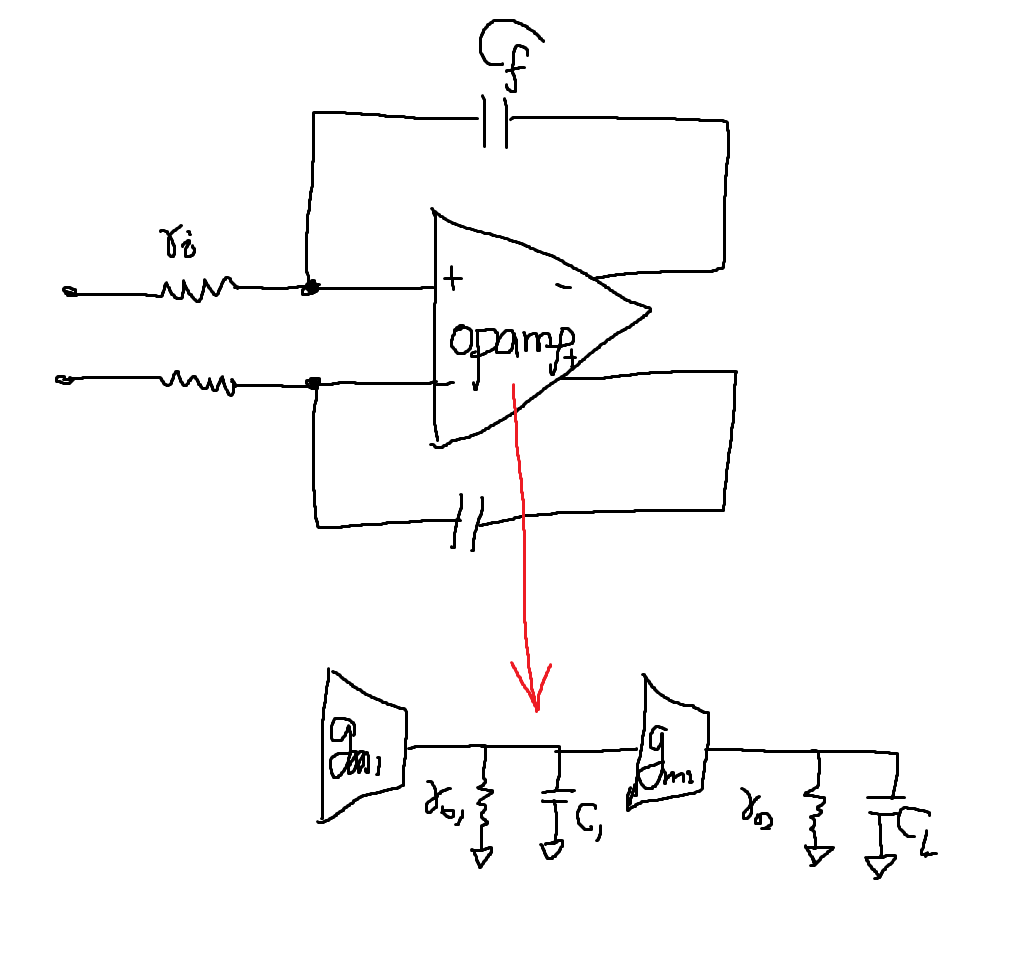

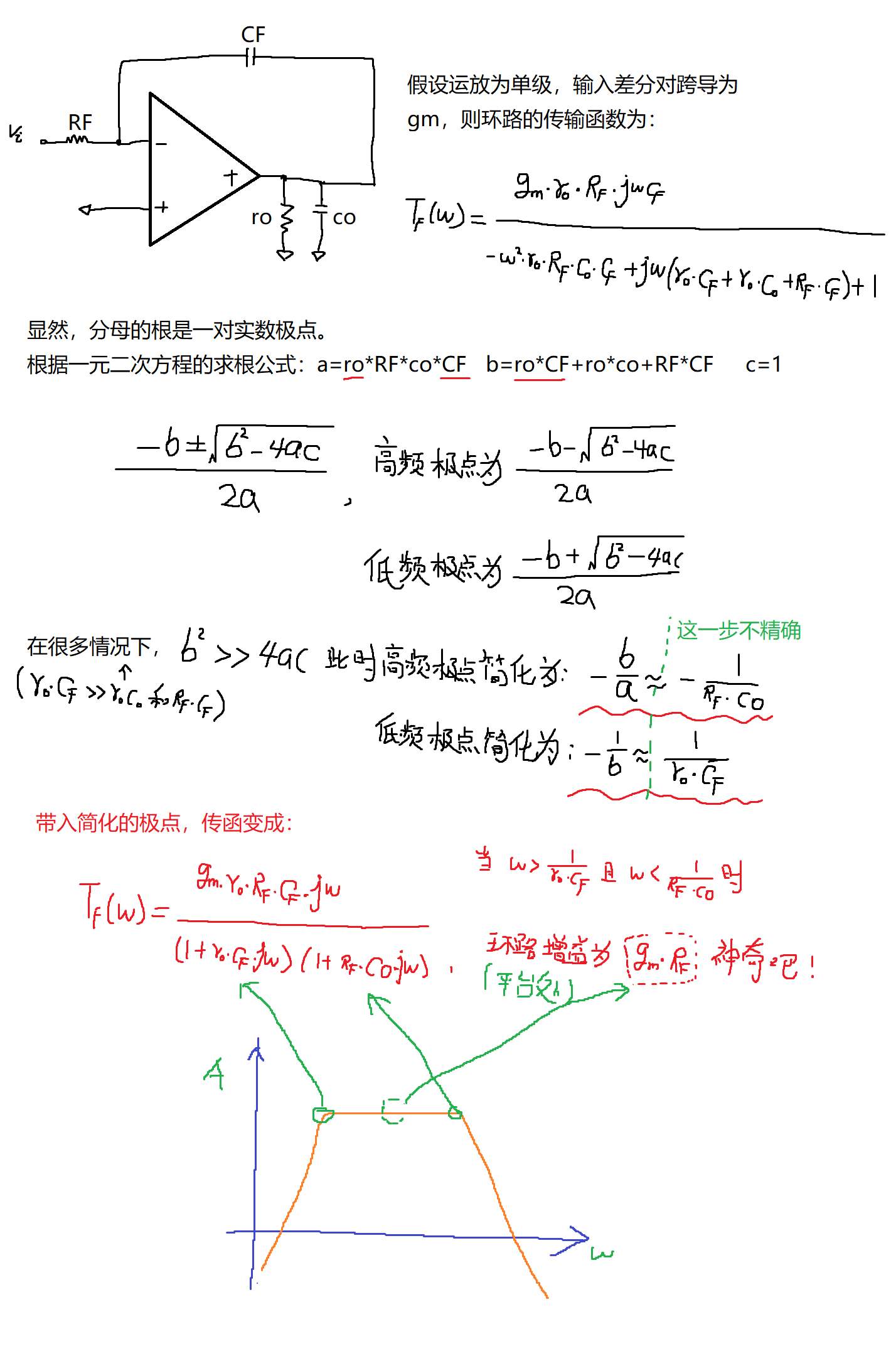

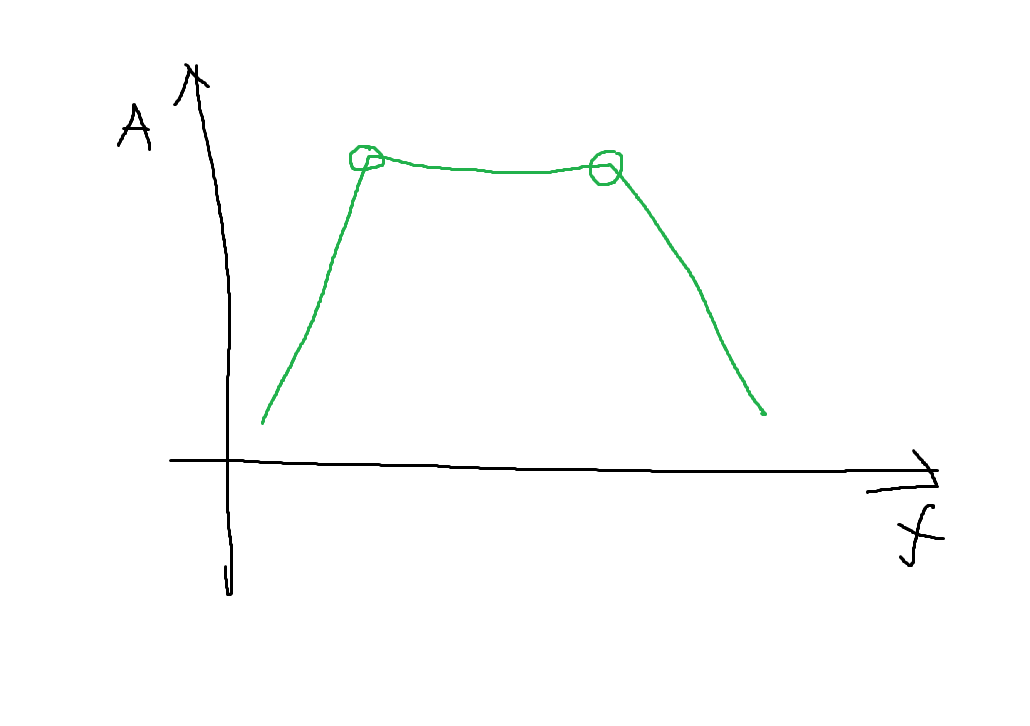

针对两级运放架构中引入反馈电容（常称“肩膀电容”）的稳定性问题，一个常见的错误分析方法是直接进行“拆环”处理。正确的稳定性分析应基于“断环”理论，通常在运放差分对的输入端断开环路。反馈电容Cf确实会在输入端引入一个极点，但同时也在原点产生一个零点。这一对零极点相互抵消，使得Cf主要影响低频特性，而对高频段的环路稳定性波特图不构成威胁。真正制约高频稳定性、需要通过增大第二级跨导（gm2）来补偿的，是由负载电容CL引入的主极点。

此外，行业常提及“Cf过大需用AB类输出级驱动”，其根本原因并非产生了有害的低频极点。其本质在于，大电容在相同电压变化下需要更大的瞬态充电电流，这就要求输出级具备更强的压摆率（Slew Rate）能力，而AB类输出结构恰好能满足这一大电流驱动需求。这一洞见将电路补偿分析与实际驱动器的选型及市场供应中的高性能器件需求联系了起来。对于需要实现此类精密模拟功能的设计师而言，与可靠的合作伙伴如ALTERA代理商沟通，有助于获取符合严格性能要求的元器件解决方案。
