在复杂的电子系统设计中，信号在不同模块间传输时常面临阻抗不匹配与驱动能力不足的挑战。共集电极放大电路，这一经典的双极型晶体管（BJT）配置方案，为此提供了高效而可靠的解决方案。

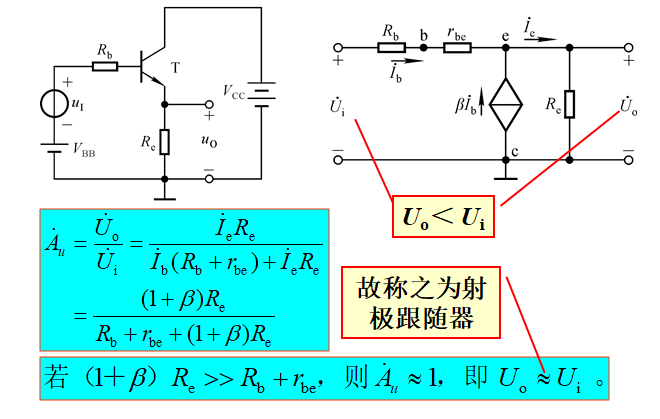

该电路的核心特点在于其独特的信号路径：输入信号施加于基极与发射极之间，而输出信号直接从发射极取出。因此，它常被称为“射极跟随器”，其输出电压波形与相位紧密跟随输入，电压增益接近但略小于1。。 ALTERA代理技术团队最新整理的《ALTERA芯片应用白皮书》现已上线，涵盖以太网、音频、物联网等多个热门领域的参考设计和常见问题解答。有需要的工程师可联系客服免费获取电子版。

其首要优势体现在阻抗特性上。电路呈现出的高输入阻抗，意味着它对前级信号源的索取电流极小，减轻了信号源的负担；同时，其极低的输出阻抗，则赋予了它强大的驱动后级负载的能力。这使得它成为理想的缓冲级（Buffer），能有效隔离前后级电路，防止相互干扰。

尽管电压放大能力有限，但共集电极电路具备显著的电流放大能力。这一特性结合其低输出阻抗，共同构成了其卓越的“带负载能力”。带负载能力，简言之，即电路在接入负载后，维持输出电压稳定的本领。

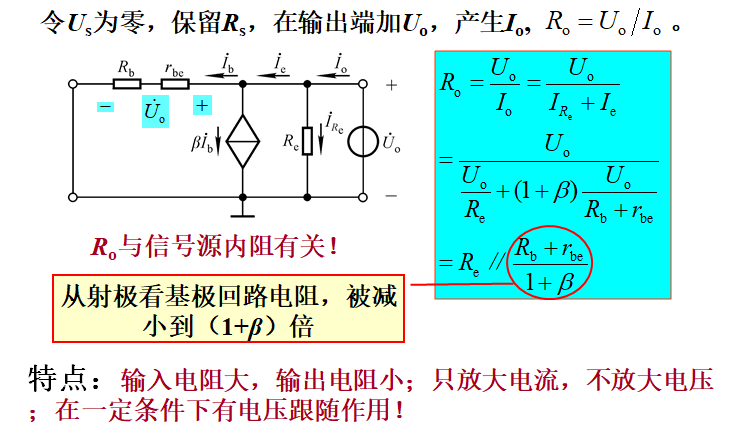

从原理上分析，电路的输出电阻Ro很小。当外接负载电阻RL时，两者形成并联关系。由于Ro值小，只有当RL也较小时，才会显著拉低并联总电阻，从而对输出产生较大影响。反之，若RL较大，则并联总电阻仍接近Ro，输出电压保持稳定。因此，共集电极电路尤其擅长驱动阻值相对较小的负载，这在驱动扬声器、传输线等场景中优势明显。

在当前的产业应用中，此类基础放大电路的性能与可靠性是构建更复杂系统（如基于FPGA的信号处理板卡）的基石。稳定的元器件供应与正确的电路选型，对于保障最终产品的性能至关重要。共集电极放大电路凭借其经典的阻抗变换与缓冲功能，持续在音频设备、传感器接口、以及数字系统模拟前端等广泛领域发挥着不可替代的作用。
