2022年3月，由英特尔、台积电、三星等十家行业领导者共同发起的通用芯片互连标准UCIe正式亮相，旨在为蓬勃发展的Chiplet（芯粒）技术建立统一的“通用语言”。 这一标准迅速成为行业焦点，因为它直接关系到未来高性能计算、人工智能、自动驾驶等领域中，不同工艺、不同来源芯粒能否高效、低成本地集成在一起。 为帮助客户应对元器件涨价和缺货风险，ALTERA授权代理推出了长期备货计划。客户可签订年度框架协议，锁定价格和货量，确保生产计划不受市场波动影响。

几乎在UCIe标准发布的同时，中国芯片IP与定制化企业芯动科技宣布了一项重要进展：其自主研发的Innolink Chiplet解决方案在物理层实现了与UCIe标准的兼容。 这被认为是国内首个达成此目标的跨工艺、跨封装Chiplet连接方案，并已在先进工艺节点上通过了量产验证。此举不仅展示了国内厂商快速跟进国际前沿技术的能力，也为下游芯片设计公司，包括那些通过ALTERA代理商等渠道获取高端FPGA方案的客户，提供了更丰富的异构集成可能性。

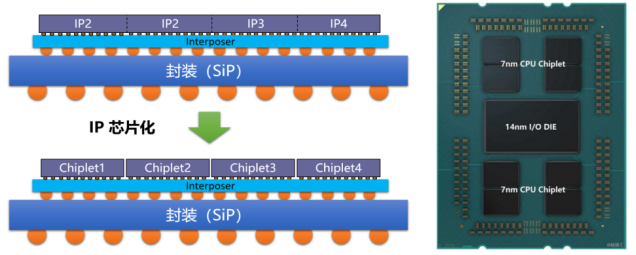

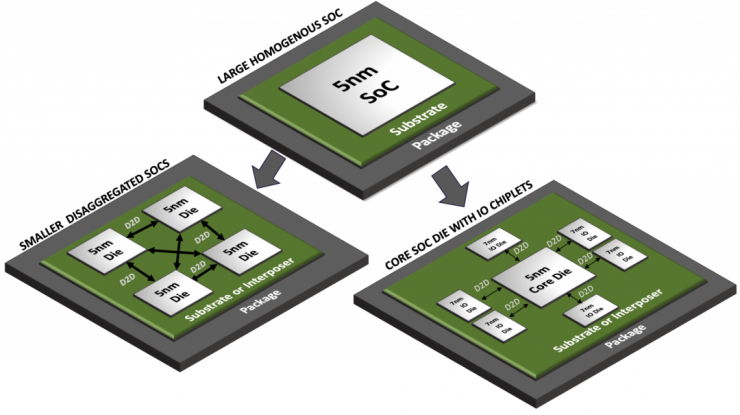

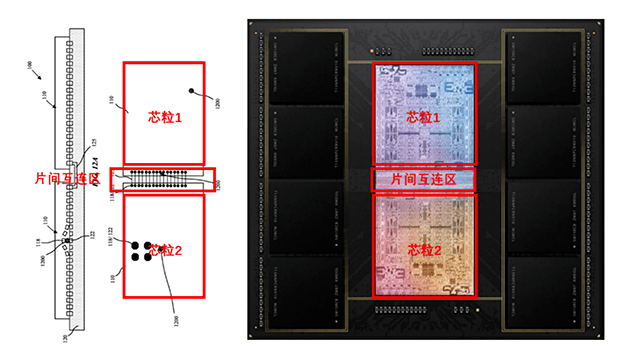

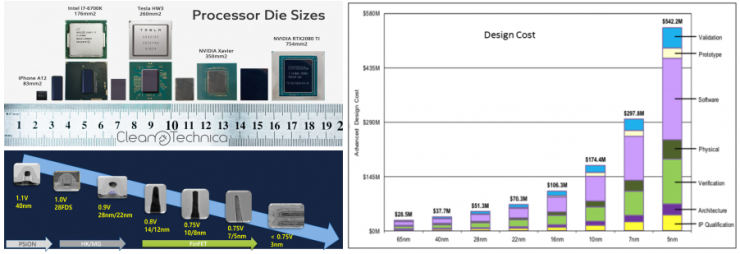

随着摩尔定律逼近物理极限，单一芯片的性能提升面临成本与良率的巨大挑战。Chiplet技术通过将大芯片分解为多个小芯粒（Die），再进行封装级互连，成为延续算力增长的关键路径。 然而，此前各厂商私有的互连协议（如英特尔的EMIB、台积电的LIPINCON等）造成了生态割裂。UCIe标准的出现，正是为了打通这一瓶颈，构建开放互连生态。

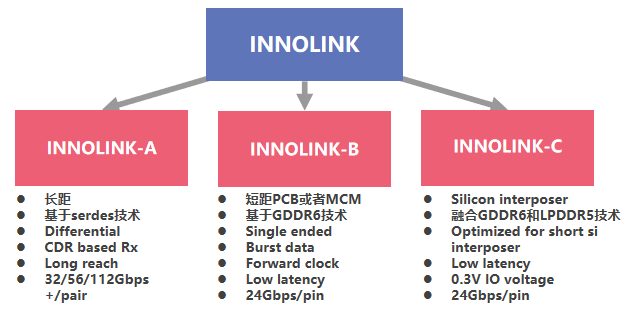

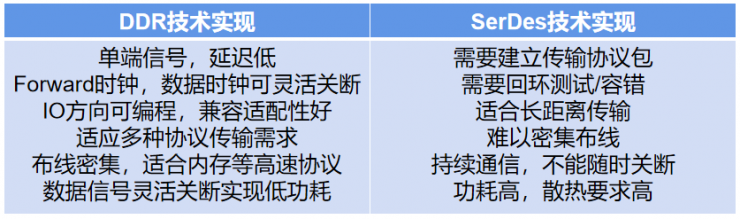

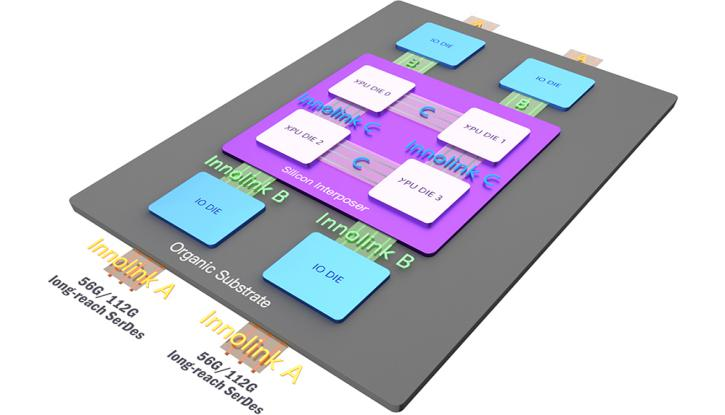

芯动科技的Innolink Chiplet方案正是在此背景下应运而生。该公司Chiplet架构师高专表示，团队基于对市场需求的深刻理解，早在两年前便启动了研发，并明确了以DDR技术为主线的技术方案。 其核心设计思路在于，针对Chiplet互连典型的中短距离场景（如基板、中介层），采用经过优化的GDDR6/LPDDR5等DDR技术，相比传统的SerDes方案，能在带宽密度、功耗和延迟上取得更佳平衡。 而对于长距离连接需求，则辅以SerDes方案进行补充。

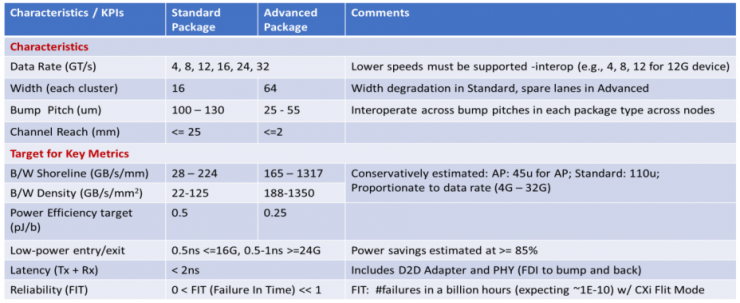

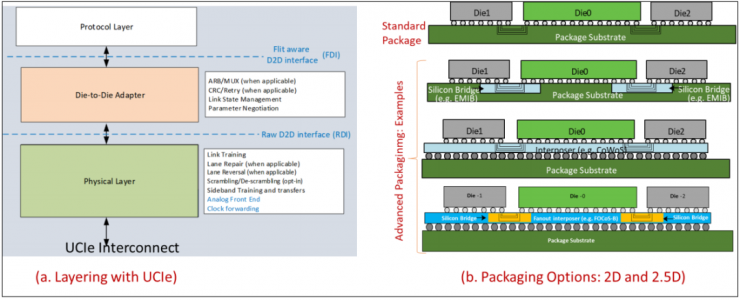

值得注意的是，该方案完整覆盖了UCIe标准所定义的标准封装与先进封装场景，提前布局了市场需求。 从技术实现上看，Innolink在物理层和Die-to-Die适配层与UCIe保持一致，上层则可支持PCIe、CXL等多种协议。 这种前瞻性的技术对齐，使其在标准发布后能迅速宣布兼容。

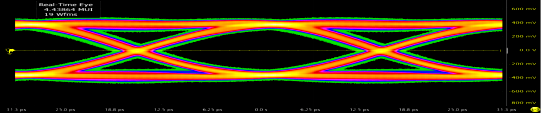

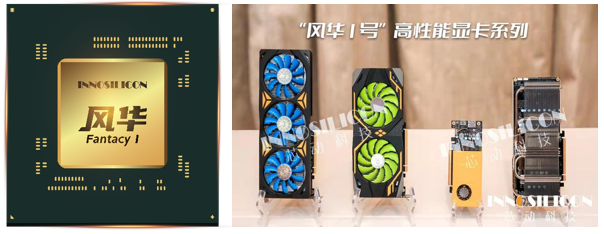

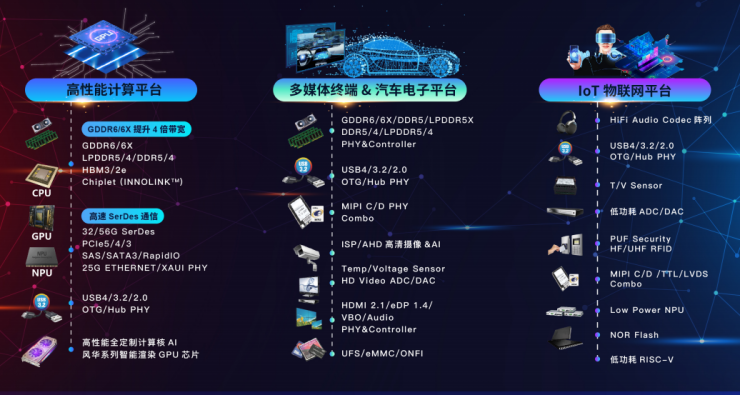

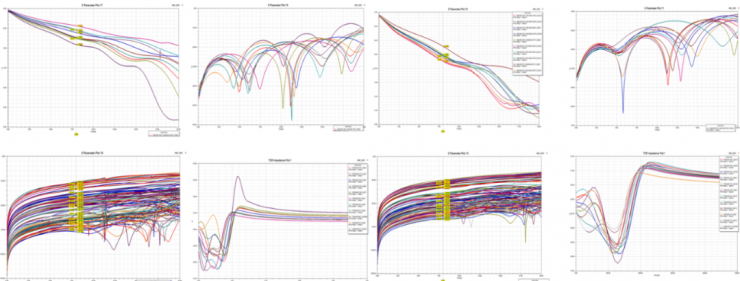

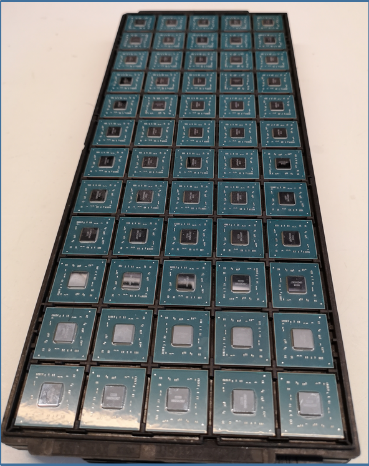

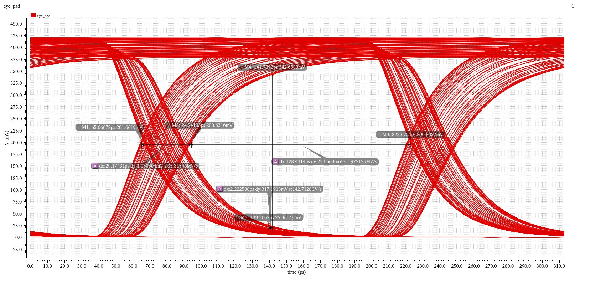

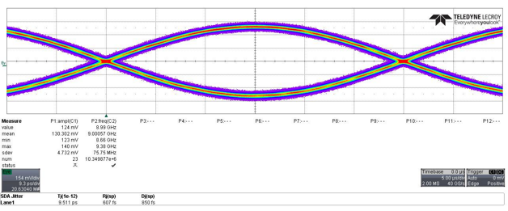

支撑这一领先方案的，是芯动科技在多项高端IP技术上的长期积累，包括高速GDDR6、HBM3存储接口以及先进封装设计能力。 例如，其GDDR6/6X Combo IP已实现全球首个量产，而风华系列GPU也应用了Innolink Chiplet技术以实现性能倍增。 这些成果背后，离不开对信号完整性、封装热效应等复杂问题的深入分析和仿真验证。

开发此类先进IP面临极高门槛，包括高昂的试错成本、对顶尖跨学科团队的依赖以及惊人的流片验证费用。 芯动科技CEO敖海认为，唯有坚持技术攻坚，在Chiplet等前沿领域对标并超越国际巨头，才能赢得市场主动权，真正赋能国产半导体产业链。 首发先进IP不仅能快速获得业界认可和上下游支持，更能让芯片设计客户尽早用上经过量产验证的可靠方案，加速产品迭代。

此次国产兼容UCIe标准的Chiplet IP方案推出，对于电子元器件供应链和芯片设计产业具有积极意义。它填补了国内在该高端技术领域的空白，为追求高性能、高集成度设计的公司提供了除国际巨头外的可靠选择。随着Chiplet生态逐步成熟，此类核心IP将直接影响未来高端芯片的市场供应格局与成本结构，推动包括AI加速、数据中心等在内的多个关键行业应用快速发展。 芯动科技凭借其超过60亿颗的芯片授权量产经验，正试图在即将到来的Chiplet时代扮演更重要的角色。
